Содержание статьи

Относительно недавно на смену дорогим и привередливым в использовании металлическим и чугунным водопроводным системам пришли современные трубы ПВХ. Коммуникации из полимерных материалов составили достойную конкуренцию традиционным видам труб, значительно потеснив последние. В этой статье рассматриваются разновидности, технические характеристики и особенности монтажа ПВХ труб, а также преимущества и недостатки изделий из полимерных материалов.

ПВХ (PVC) — аббревиатура для обозначения поливинилхлорида, одной из разновидностей полимерных материалов — термопластов.

Технические характеристики

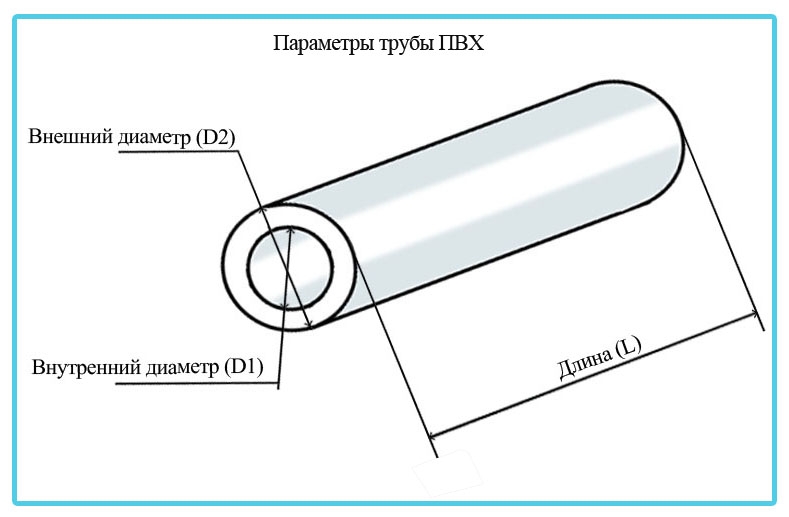

Параметры труб ПВХ

Фото: параметры, диаметр, длина

Трубы ПВХ характеризует следующий набор параметров:

Длина

Напорные трубы выпускаются длиной 4-12 метров с шагом 0,25 м. Для канализационных ПВХ труб максимальная длина составляет 6 м, минимальная — 1 м. Другие стандартные параметры длины: 2 м, 3 м, 4 м, 5 м.

Толщина стенок

Толщина стенок зависит от показателей жесткости изделия и особенно важна при прокладки уличного трубопровода. В зависимости от величины этого параметра трубы ПВХ для уличной канализации маркируются следующим образом:

  • SN2 (толщина стенки от 2,2 мм до 5,9 мм), заглубление не более 4000 мм.
  • SN4 (толщина стенки от 3 мм до 4,7 мм), заглубление: не более 6000 мм.
  • SN8 (толщина до 9,2 мм), максимальное заглубление — 8000 мм.

Для монтажа канализации внутри помещений минимально допустимая толщина стенок составляет 1,8 мм.

Внешний диаметр

Напорные трубы ПВХ выпускаются в широком диапазоне значений от 10 мм до 315 мм в диаметре.

Для канализационных коммуникаций диаметр трубы может варьироваться в диапазоне 110-630 мм.

Внутренний диаметр

Данный параметр используется исключительно для расчета пропускной способности трубопровода.

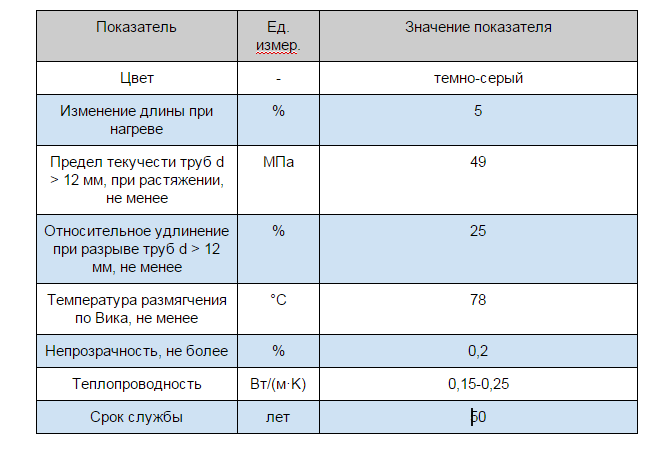

Технические параметры и свойства напорных труб нПВХ

Фото: основные технические параметры напорных труб согласно ГОСТ Р 51613-2000

Разновидности ПВХ изделий

В зависимости от используемого материала, полимерные трубы бывают следующих двух видов:

  • ПВХ (PVC) — поливинилхлорид;
  • нПВХ (PVC-U) — непластифицированный поливинилхлорид.

В зависимости от рабочего давления, на которое рассчитан трубопровод, ПВХ трубы классифицируются на: безнапорные и напорные. Первая группа включает пластиковые канализационные трубопроводы, вторая — напорную канализацию и системы водоснабжения. Принадлежность к той или иной группе определяет свойства и особенности монтажа трубопровода.

Безнапорные трубы ПВХ

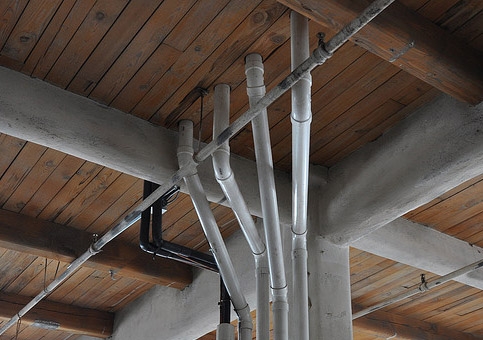

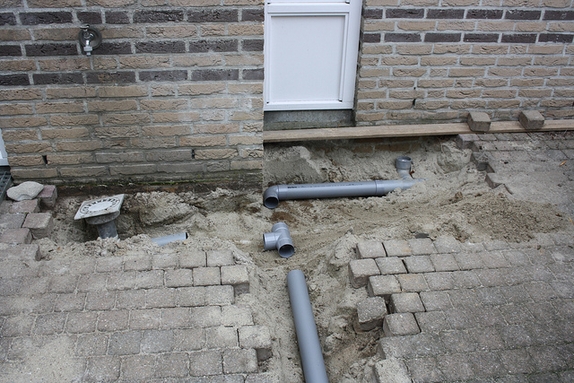

Разводка пластиковых труб

Фото: безнапорные трубы

Безнапорные трубы применяются в основном для монтажа систем внутренней и наружной самотечной канализации. Такие изделия, как правило, имеют раструб, то есть расширение с одной стороны трубы, диаметр которого может варьироваться от 63 до 315 мм. Сборка безнапорного трубопровода осуществляется посредством простой стыковки раструбных труб ПВХ без использования клея.

Рабочее давление в безнапорных трубопроводах не превышает 0,63 МПа.

Напорные ПВХ трубы

Напорные трубы

Фото: напорные трубы PVC

Из-за высокого давления в системе, к полимерным трубам данного типа предъявляются особые требования, как по техническим характеристикам самого изделия, так и по методу монтажа трубопровода. Напорные трубы из поливинилхлорида изготавливают с раструбом и без раструба. Отдельные элементы трубопровода монтируются через раструб на клеевое соединение, а могут фиксироваться посредством специальных фитингов. Максимальное рабочее давление в напорном водопроводе не должно превышать1,6 МПа.

Размеры и свойства трубы из непластифицированного поливинилхлорида регламентируются ГОСТ Р 51613-2000 “Трубы напорные из непластифицированного поливинилхлорида. Технические условия”.

Трубы для установки внутри помещений

Для монтажа системы канализации внутри помещений используются трубы раструбного типа из пластика серого цвета. Наиболее ходовые значения размеры: 40, 50, 110 мм в диаметре.

Трубы для наружной установки

При прокладывании уличных линий канализации применяют специальные виды труб из поливинилхлорида, характеризующихся более высокими показателями жесткости и толщины стенок. Цены на такие изделия значительно выше, чем на продукцию, рассчитанную для монтажа внутри помещений. Для уличных работ используются два вида ПВХ труб.

Гладкостенные однослойные. Характерная черта — желтая или оранжевая окраска пластика.

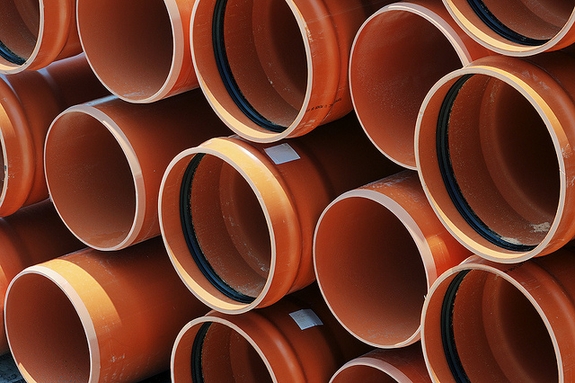

Гладкостенные трубы

Фото: трубы гладкостенные однослойные

Характеристики гладкостенных трубы

Фото: технические характеристики гладкостенных труб

Гофрированные многослойные. Данные изделия обладают повышенной прочностью благодаря наличию внешнего гофрированного слоя из непластифицированного пластика. Внутренний слой трубы изготовлен из обычного поливинилхлорида (PVC), благодаря чему обеспечивается хорошая проходимость сточных вод.

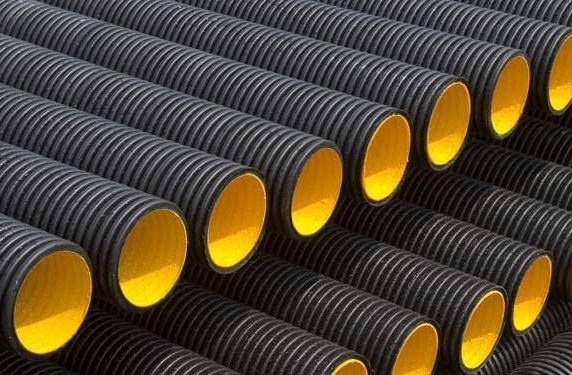

Гофрированные ПВХ трубы

Фото: трубы гофрированные многослойные PVC

Преимущества и недостатки продукции из ПВХ

Преимущества

Популярность труб из поливинилхлорида обусловлена следующими преимуществами этого материала:

    • Относительно низкая цена. ПВХ труба стоит значительно дешевле аналогов из других материалов. Более того, несложная технология монтажа и низкая стоимость транспортировки делает этот материал еще более доступным.
    • Небольшой вес и высокая прочность (допустимое расчетное напряжение — 12,5 МПа).
    • Устойчивость к коррозии и воздействию химикатов. ПВХ нейтрален к воздействию воды, а также к химически агрессивным средам. Более того, благодаря гладкой поверхности внутри трубы практически не скапливается налет. Благодаря этим свойствам и при условии отсутствия механических повреждений срок службы пластиковых труб составляет до 50 лет.
    • Отсутствие склонности к растрескиванию с течением времени.

<liНизкий уровень токсичности. Поливинилхлорид практически не выделяет вредных веществ во внешнюю среду, что позволяет использоваться его в системах централизованного водоснабжения.

Недостатки

  • Невозможность использования в системах горячего водоснабжения (температурный предел — 40 градусов по Цельсию).
  • Низкий предел морозостойкости (-15 °C) и необходимость дополнительной теплоизоляции.
  • Уязвимость к механическим повреждениям.

Особенности монтажа ПВХ труб

Для монтажа труб из поливинилхлорида используются три технологии:

  1. сборка трубопровода в раструб;
  2. монтаж на клеевое соединение (холодная сварка);
  3. установка трубопровода посредством резьбовых фитингов.

Первая технология используется в случае установки систем внутренней и уличной самотечной канализации. Монтаж линии осуществляется путем помещения гладкого конца трубы в расширительный раструб предыдущей. Герметичность трубопровода обеспечивается за счет наличия уплотнительных колец в углублении раструба.

Холодная сварка или клеевое соединение используется для линий напорных трубопроводов. Клеевое соединение используется как для труб ПВХ с раструбом, так и для гладких труб под фитинги. Сборка трубопровода осуществляется в несколько этапов.

  • Калибровка трубы — обрезка, зачистка заусенцев на месте среза.
  • Определение глубины погружения трубы в раструб и маркировка соответствующего участка.
  • Очистка раструба или фитинга, а также трубы до маркированной отметки обезжиривающим составом (праймером).
  • Обработка маркированной поверхности трубы и внутренней плоскости раструба специальным клеем. Вдавливание гладкого торца трубы в раструб и проворачивание изделия для лучшего распределения клея.

Для достаточного сцепления клея с пластиком, после стыковки необходимо удерживать трубы руками в течение 30 секунд. Окончательное отвердевание клеевого шва наступает через несколько часов. Показателем грамотной склейки служит равномерно выступающее кольцо клея по всему внешнему диаметру трубы.

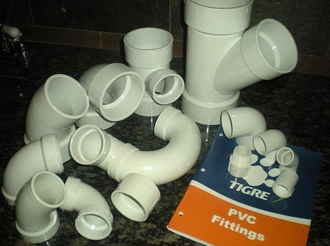

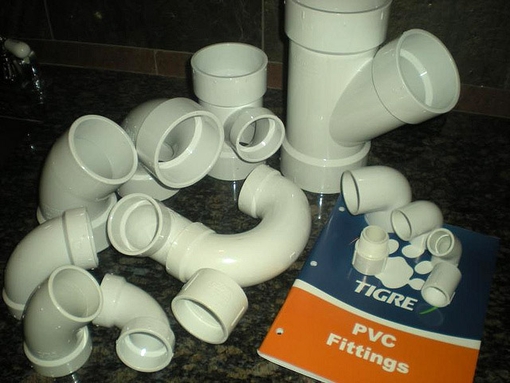

 фитинги для канализации

Фото: фитинги для канализации из ПВХ

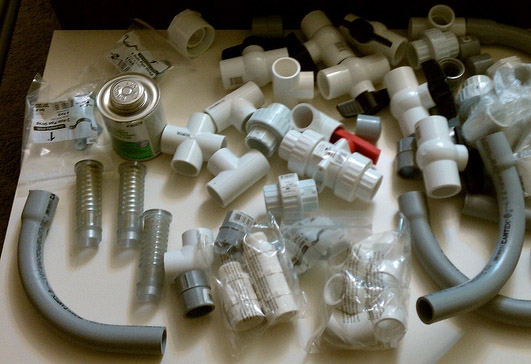

 резьбовые фитинги для системы напорного водоснабжения

Фото: резьбовые фитинги для системы напорного водоснабжения

Технология монтажа посредством резьбовых фитингов применяется только для гладких труб ПВХ. Основные этапы данного метода аналогичны клеевой сборки в раструб.

Для сборки трубопровода таким методом используются следующие виды фитингов:

  • Фитинги тройниковые: с углом поворота в 45° (Y-образные) и 90° (T-образные), которые позволяют делать повороты системы водоснабжения и канализации.
  • Колена на 22,5°, 30°, 45°, 90°, позволяющие менять угол поворота канализационной линии и связывания горизонтальных и вертикальных веток.
  • Соединительные втулки и муфты.
